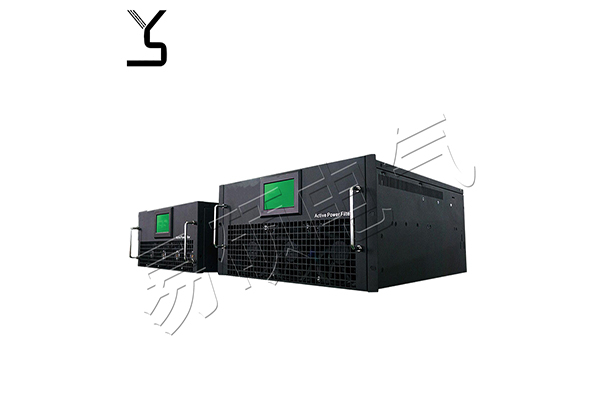

有源電力濾波器，統稱有源濾波器，英文名Active Power Filter，簡稱APF。是一種并聯諧波補償裝置。利用外部電流互感器實時監測負載電流，內部DSP計算負載電流的諧波含量，并將控制信號發送給逆變器?？刂颇孀兤鳟a(chǎn)生一個注入電網的諧波電流，等于負載的諧波電流和反方向的諧波電流，實現了有源濾波功能。有源濾波器區別于傳統LC濾波器的固定補償方式，它實現了動態跟蹤補償，能夠?qū)Υ笮『皖l率都變化的諧波以及變化的無功進行精確補償，是目前應用于電能質量治理的新型電力電子裝置。

四大優勢

1、APF內部均采用國際著名品牌、技術成熟、性能先進的元器件。

2、獨立于電網系統阻抗之外，不受電網系統阻抗影響，不發生諧振與諧波電壓放大，安全性好。

3、諧波補償，可同時濾除2~50次諧波電流 。

4、內置諧波補償、無功補償、不平衡補償?shù)榷喾N補償功能，用戶可自行設定選擇補償功能。

5、設計選型簡單，只需測量諧波電流大小 。

6、單相動態注入電流，不受系統不平衡影響 。

7、具備完整的保護功能，包括過載、過電壓、欠電壓、過電流等，以及自診斷功能。

8、具有緩啟動控制回路，避免啟動瞬間過大的沖擊電流，并限制在額定范圍內。

9、采用通用的modbus遠程通信協議，通信接口為RS485/232和CAN總線。

10、擴展性能好，可多臺APF并聯應用。

11、友好的操作和顯示人機界面，可提供完整的現場信息。

12、獨創的智能啟動系統，具備一鍵并網和系統斷電裝置自動投入等功能。

13、電纜可從裝置柜體頂部或底部進入，安裝靈活。

14、出色的結構設計，易于安裝和維護。

綠色化

1、效率達97.2%，比效率為95%的有源濾波器年節約電能6,500kwh。

2、基于精確模型的熱設計和結構優化。

3、效率更高的拓撲增強型控制算法。

小型化

1、體積僅為同類主流品牌1/6，占用更少空間。

2、適應不同的工況安裝創新，掛壁式或機架式安裝使用更少的原材料，保護環境。

智能化

補償指定次數諧波可調感性，容性無功補償系統不平衡負載自動檢測、抑制系統諧振全功能監控系統。

模塊化

N+1冗余，顯著提高系統可靠性系統生產，更出色質量保證減少系統單故障，更出色質量保證減少系統單故障點靈活并聯，適應不同工況。

APF有源濾波器最終實現的目的

1、提高企業設備的供電質量，提供設備運行的可靠性，減少因設備誤動作而造成的經濟損失。

2、降低用電設備發熱，減少絕緣老化，從而提高設備的使用壽命，減少設備的維護費用。

3、減少電容器的諧振幾率，提高用電安全。

4、減少諧波產生的電磁干擾，保障弱點系統正常工作。

5、 滿足國家及地方標準要求，避免罰款。
