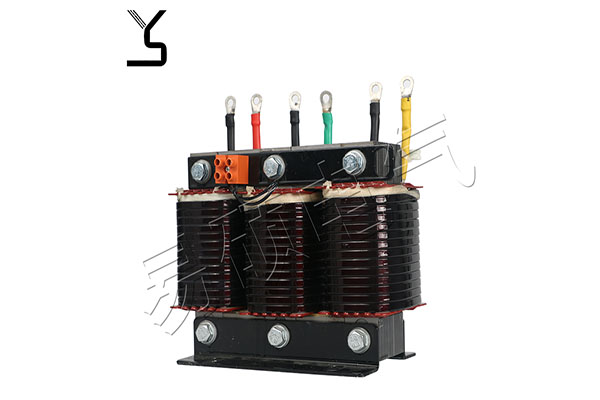

串聯電抗器的運用愈來愈普遍，但因?yàn)檎麟娫从靡愿鞣N各樣電氣設備自然環境，如果不采用適度的保障措施，會危害整流電源和負荷運作的可靠性和穩定性。實踐經驗證明，串聯電抗器適度挑選電抗器和整流電源，能夠合理避免實際操作溝通交流路線造成的過壓和浪涌保護器對其的沖擊性，減少電流量脈動飲料指數，確保電流量持續性。串聯電抗器能夠避免整流電源造成電場，降低整流電源造成的諧波對電力網的環境污染，提升 整流電源的功率因素。因而，必須討論如何正確挑選串聯電抗器做為整流電源。

串聯式電抗器在配電房系統軟件中造成諧波的負載容積與容積之比超過15%，無功功率補償控制回路必須一定電抗率的電抗器，大部分諧波源負載，一般為6脈整流器，關鍵為5,7,11,13次諧波，挑選電抗率是4.5%-7%的電抗器，假如挑選電抗率是6%的電抗器，諧波頻率為204Hz，抑止5次諧波效果非常的好，但對3次諧波變大也較為顯著，假如挑選電抗率是4.5%的電抗器，諧波頻率為235Hz，抑止5次諧波效果非常的好，但對3次諧波有輕度變大，即抑止5次諧波又兼具降低3次諧波變大，因此這類挑選也較為適合。如果是配電房系統軟件，假如以三次諧波為主導，挑選電抗率是12%-14%的電抗器，諧波頻率為1414~134Hz。

串聯電抗器在配電房系統軟件中的電抗率怎樣？造成諧波的負荷容積SH與變壓器ST之比低于15%，系統軟件諧波不大，只需限定接入電流量，就可以挑選p=0.5%~1%來符合要求。

1.挑選用戶評價好的電抗器。

選購串聯電抗器時，不可以只是借助閱讀文章商品操作手冊，或是單方借助商品經銷商的解讀來掌握商品。這二種作法也沒有象征性，因此顧客在挑選串聯電抗器時要綜合性考慮到哪一種用戶評價好，依據大伙兒的意見反饋挑選能夠確保其多功能性。

2.挑選達標的電抗器。

查詢第三方檢測組織出示的串聯電抗器測試報告文檔是一個非常好的挑選標準。因而，大家應當查驗根據中國標準的第三方檢測匯報。第三份匯報不但能夠證實電抗器商品早已根據國際認證，也是大家外行鑒別產品品質和安全系數的一種方法。

挑選具備3C資格證書的電抗器。

基本、安全性的串聯電抗器商品都是會有一整套嚴苛、規范的生產工藝流程管理方法，那樣的電抗器商品才可以做到產品標準。因而，我們要挑選合乎產品標準的串聯電抗器來保質保量，較為立即的方式就可以根據查驗它是不是有3C資格證書。獲得3C資格證書不但規定電抗器做到達標規范，也要看貨品生產制造階段的總體健全水平，及其認證階段的健全水平。若該串聯電抗器生產商擁有3C資格證書，則說明其所生產制造產商品的品質達標。

因而大伙兒在挑選更性?xún)r(jià)比高的串聯電抗器時，何不運用所述三種挑選標準開展挑選。掌握串聯電抗器的用戶評價及其是不是根據第三方檢測達標，并查看3C資格證書。歷經這種標準以后再對串聯電抗器的價錢開展較為，才可以購到順心如意的電抗器商品。

串聯無功功率補償是供電系統提升 功率因數和懸崖峭壁彈跳的合理對策。殊不知，供電系統中很多離散系統負荷的運作，尤其是做為換流元器件的電力工程半導體行業。因?yàn)樗鶕?jù)電源開關工作中，會造成 電力網電流量和工作電壓波型的形變，造成很多高次諧波。電容器對高次諧波反映比較敏感，會變大諧波劉，比較嚴重的時候會造成串聯諧振，造成 電容器自身毀壞或沒法工作中，嚴重危害周邊別的電器設備的安全性。

賠償電容器安裝在高次諧波情況下，一般選用在電容器回道上串聯電抗器的對策，既不危害電容器的無功功率補償，又能抑止高次諧波。可是，串聯電抗器務必充分考慮電容器連接處電力網的諧波情況，絕不允許隨便組成。只有有效挑選串聯電抗器的電抗率，使其與電容器有效配對，才可以合理地抑止諧波，限定重合閘浪涌電壓。

1.抑止高次諧波。

當無功功率補償電容器聯接到電力網并存有高次諧波時，電容器對n次諧波的容抗減少到xc/n，對系統n次諧波的感抗提升 到nxL。當電力網有n次諧波電流量時，假如達到nxL=xc/n的標準，便會造成n次諧波的串聯諧振。n次諧波電流量和基波電流量反復后，穿過電容器的電流量大幅度提升，這時造成的過電流必定嚴重危害電容器自身的安全性或沒法工作中。另外，諧波電流量在系統軟件特性阻抗上造成的諧波工作電壓和源工作電壓反復后造成過壓，這也會威協電容器的安全性運作。

在由串聯電容器無功功率補償構成的電源電路中，假如電容器環路與系統軟件串聯諧振，串聯諧振點的串聯諧振頻次為:

n0=√xc/(xL+xs)

公式計算xs-系統軟件等價基波短路故障電抗；

電抗器基波電抗；

電容器基波電抗；

(xL=Axc,A為電抗)

從上邊的公式計算能夠看得出，串入式電抗器的電感器量越大，諧波頻次n0越低，因而能夠根據串入式電抗器的電感器量來操縱串聯諧振點，進而防止諧波源中的每一次諧波。由此可見，在賠償電容器控制回路中串連一定電抗率的電抗器能夠合理防止串聯諧振點。

當電容器連接處的電力網存有高次諧波時，當高次諧波頻次超過串聯諧振點的高次諧波頻次時，電容器電源電路的特性阻抗呈感抗，這時諧波電流量所有注入電容器電源電路，因而電容器不可以變大諧波電流量。可是，當諧波頻次低于串聯諧振點的高次諧波頻次時，電容器電源電路的特性阻抗特點是容積性的，這時串連的電抗器不容易抑止高次諧波，反倒會變大諧波電流量。因而，串連電容器電源電路的電抗器不可以隨意組成，務必考慮到相接處電力網的高次諧波情況。僅有依據高次諧波情況挑選適合的電抗率電抗器，才可以抑止高次諧波。

二是限定重合閘浪涌電壓。

無功功率補償電容器在資金投入接入時通常會造成破壞性接入浪涌電壓。這是由于第一次接入的電容器處在未電池充電情況，注入電容器的電流量只受電源電路特性阻抗的限定。因?yàn)殡娫措娐焚N近短路故障，電源電路特性阻抗不大，接入時通常會造成非常大的沖擊性浪涌電壓。GB50227-95《并聯電容器設備設計規范》中得出的接入浪涌電壓測算以下:

Is=√2Ie(a+√xc/xs)=√2Ie(a+√sd/QC)

公式計算：Ie-電容器組的額定電壓；

xc-電容器組的相溶性和抵抗性；

電容器組和電力網中間的電抗值；

sd-接入點系統軟件的短路容量；

Qc-電容器容積。

接入浪涌電壓倍率K=1+√sd/QC，K值隨接入點短路容量的提升和電容器組容積的降低而提升，一般為3~10倍。

在電容器組電源電路上安裝串聯電抗器后，重合閘浪涌電壓倍率為：K=1+√xc/(xL+xc)，K值伴隨著母線槽短路容量的提升，或是電抗器占電容器容抗的百分?jǐn)?shù)的提升而大幅度減少。因而，當電容器控制回路串連到適度電抗率的電抗器時，便會具有限定重合閘浪涌電壓的功效。

三是電抗器電抗率的挑選。

電抗率是電抗器的關鍵主要參數，電抗率的尺寸立即危害其作用和系統軟件的安全性。為了更好地挑選適合的電抗率，必須掌握電容器連接處電力網諧波的情況。僅有在精確測量每一次諧波后，電容器才可以與串聯電抗器配對。

(1)賠償電容器連接處的情況諧波為3次，且成分超出或貼近規范時，應挑選12%的串聯電抗器。

(2)賠償電容器連接處的情況諧波關鍵為3次和5次，且二者成分很大，宜采用12%和4.5%~6%二種電抗混和方法的串聯電抗器，以確保3次諧波變大的抑止為前提條件。這一計劃方案的優勢比全部的都需要好。
