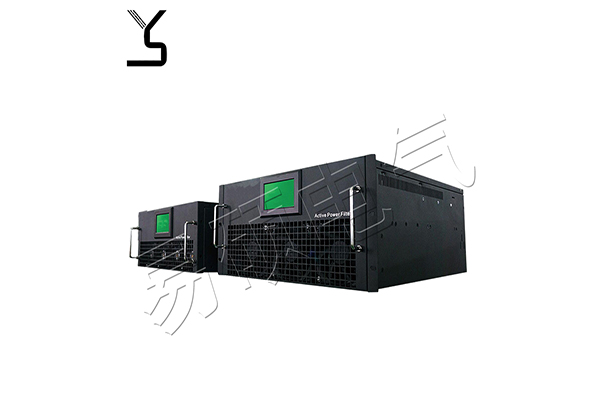

有源電力濾波器（APF: Active Power Filter）以并聯的方式接入電網，通過實時監測負載的諧波和無功分量，采用PWM變換技術，產生與諧波大小相等, 方向相反的電流注入供配電系統中，實現抑制諧波的功能。

有源電力濾波器基本特點

實時跟隨、動態補償

采用基于瞬時無功功率理論的檢測技術，實時檢測諧波電流，通過瞬時電流跟蹤控制，自動跟蹤電網諧波變化，具有高度可控性與快速響應性。

優異的濾波特性

濾波性能不受系統阻抗影響，無諧振風險。

補償方式靈活

一機多用，即可濾除諧波電流，也可補償無功，提高功率因數。

DSP高速檢測和運算，確保諧波檢測和補償控制精準有效，兼具智能監控以及故障自動診斷功能；具備遠程通訊接口，可通過PC機實時監控。

先進的功率變換設計

采用最新的IGBT高頻開關器件，主電路采用三相橋式全控PWM變流技術，具有體積小、效率高、可靠性高的特點，先進的多重化技術實現整機容量的擴展。

標準的模塊化設計

功率電路和控制電路采用模塊或組件結構，在實現標準化生產的同時提高了使用中的可靠性和可維修性。

有源電力濾波器技術規格

補償方案選擇

方案一  集中補償

針對變壓器進行集中治理，可有效濾除公共母線諧波電流，保證諧波電流不流入變壓器。

適用現場：非線性負載數量較多、單個負載功率較小的場合。

方案二  支路補償

針對電網中諧波含量較大的支路進行濾波，保證該支路諧波電流不會流入公共母線。

適用現場：非線性負載集中在同一支路。

方案三  就地補償

針對負載進行就地濾波，保證諧波電流不會干擾到其它負載。

適用場合：大功率、非線性負載。
